型號：LDR60K1
LDR60K1 型激光測距儀及指示系統是一款專為追求高精度目標測距及激光編碼指示功能的用戶設計的前沿設備。它能夠在超長距離內實現精準測量，最長可達 8000 米以上，其目標指示的有效覆蓋范圍也延伸至 5000 米及以上。該產品的顯著特點在于其極其輕便的設計，整體重量控制在 700 克以內，使其既小巧便攜又性能卓越且穩定可靠。
此外，該系統特別提供了激光發散角的定制功能，調整范圍為 0.35 至 1 毫弧度，能夠靈活適應不同操作場景的需求。LDR60K1 堅守國際公認的標準，確保在全球范圍內具有廣泛的適用性和高可靠性。憑借出色的耐用性、精準的測量能力和緊湊便攜的設計，LDR60K1 型激光測距儀及指示系統無疑是追求高效準確操作的專業人士的理想之選。
| 測距/目標指示參數 | |
| 激光測距和目標指示操作模式 | 立即投入工作 |
| 最大測距距離 | ≥8000m (visibility 20km, target reflectivity 0.2, target size 2.3m x 2.3m) |
| 最小測距距離 | 300m |
| 測距精度 | ±2m |
| 測距邏輯 | 3 目標 |
| 激光目標指示距離 | ≥5000m |
| 測距頻率 | 1～20Hz |
| 目標指定頻率 | 1～20Hz |
| 準確率（或測量成功率） | 98% |
| 連續測距時間 | 5min(1Hz)/1min (5Hz)/20S（20hz） |
| 連續激光目標指示時間 | 短周期激光目標標識： 單次照明的持續時間不少于 17 秒，間隔不超過 30 秒，并且連續照明 8 個周期。 長周期激光目標標識： 單次激光目標標識的持續時間不少于 47 秒。當再次啟動激光目標標識時，間隔不超過 30 秒，并且能夠連續激光目標標識 2 個周期。 在單次長周期或短周期目標標識之后，重新啟動的間隔不超過 30 分鐘。 |
| 編碼 | 符合 MIL-STD-810F 的要求；具備用戶自定義編碼擴展功能。 |
| 激光編碼圖案 | 具備外部同步信號接收能力。精確的頻率編碼（八組預先存儲的周期性編碼格式）； 可定制的編碼模式等。 |
| 編碼精度 | ≤2.5μs |
| 激光參數 | |
| 激光類型 | LD 泵浦的 Nd:YAG 晶體 |
| 冷卻方式 | 被動式冷卻，無溫度控制 |
| 激光波長 | 1064nm±3nm |
| 單脈沖能量 | ≥60mJ |
| 能量波動 | <10% （能量標準偏差/平均能量值×100%） - 小于 10% （能量標準偏差/平均能量值×100%） |
| 重復率 | 0～20Hz 可調節 - 0 ~ 20 Hz 可調節 |
| 脈沖寬度 | ≥15ns±5ns |
| 光束發散角 | ≤0.35mrad [定制 0.3mrad～1mrad] |
| 激光束軸不穩定性 | ≤0.05mrad |
| 激光啟動時間 | 10s |
| 激光安全等級 | Class 4 |
| 環境適應性 | |
| 工作溫度 | -40℃~55℃ |
| 儲存溫度 | -55℃~70℃ |
| 振動和沖擊標準 | 符合 MIL-STD-810F 中對機載設備所規定的振動和沖擊要求 |
| 電氣參數 | |
| 電源電壓 | 20～28VDC(typical 24 V) |
| 總功耗 | 待機功耗：≤ 10 W 平均功耗：≤ 50 W 峰值功耗：≤ 120 W |
| 通信接口 | RS422 (Standard) |
| 波特率 | 115200bit/s |
| 機械參數 | |
| 重量 | ≤650g |

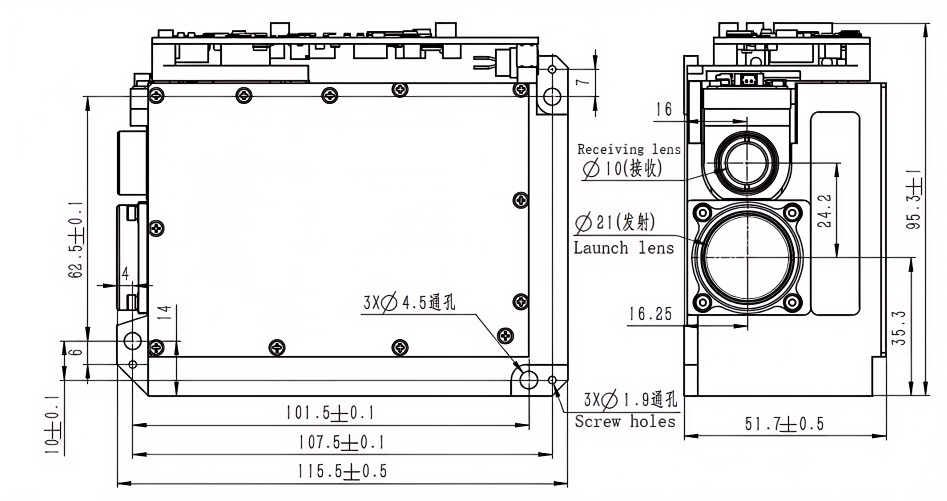

| 尺寸（長×寬×高） | ≤117×97×53 |
| 安裝基座與光軸不平行度 | 0.5mrad |
波特率：每秒 115200 位。
激光測距瞄準器靶標指示器的插座型號為 J30J-15ZKP；光電系統端對應的插頭型號為 J30J-15TJL（WL150A4）。
激光測距瞄準器的具體信號定義見表 1：
Pin | Signal Definition | Input/Output | Description | Remarks |
1 | +24V | Input | 電源特性符合相關要求。 MIL-STD-810F 標準的要求。 | Power supply |
2 | +24V | |||
3 | +24V | |||
4 | +24V_GND | |||
5 | +24V_GND | |||
6 | +24V_GND | |||
7 | Power-on control + | Input\Output | 查看開機要求 詳情請參閱控制部分。 | I/O control |
8 | Power-on control - | |||
9 | RS422_RX+ | Input\Output | 信號電平和驅動能力符合 RS422 接口標準。 特征；特性；特點；顯著性；顯著點；顯著之處 阻抗：120Ω | 發射/接收引腳定義與激光測距儀目標指示器本身相對應。 |
10 | RS422_RX- | |||
11 | RS422_TX+ | |||
12 | RS422_TX- | |||
13 | RS422_GND | |||
14 | 外部同步控制信號 + |
Input | 信號電平和驅動能力 符合 RS422 接口標準。 | 用于控制激光編碼的外部同步信號。 |
15 | 外部同步控制信號 - |
